芯片级制冷型光纤光谱仪_上海辰昶仪器设备有限公司

SEK系列光谱仪主要面向实验室用户,其优越的灵敏度和热稳定性远超其他同类产品：

其优越的高速处理器搭配赛普拉斯USB芯片，解决了很多工业场景中对快速采集的需求；
采用100mm焦距的CT交叉对称光路，提高了系统分辨率；
主动芯片级热电制冷，可以将工作温度低于环境温度-30°C，提高了系统的信噪比；
为解决工业在线同步检测需求，我们推出辰昶GPIO接口，用户可以通过USB,串口,SPI，网络等实时同步采集；
1044x64面阵背照式探测器，灵敏度更高、有效曝光时间更长，非常适合拉曼、荧光等微弱光信号采集
我们也为客户提供基于.NET框架的软件二次开发工具包——ChNetDriver,开发包功能强大，支持热插拔，支持同时控制辰昶仪器全线光谱仪产品，用户添加引用之后直接可以直接调用函数实现各种功能，客户编程语言支持C#, C/C++, Java, Delphi, Matlab, Labview, VB,VBA, Python 等，也为Linux,Mac系统的用户提供函数库，为各种操作系统平台的用户提供最全支持。

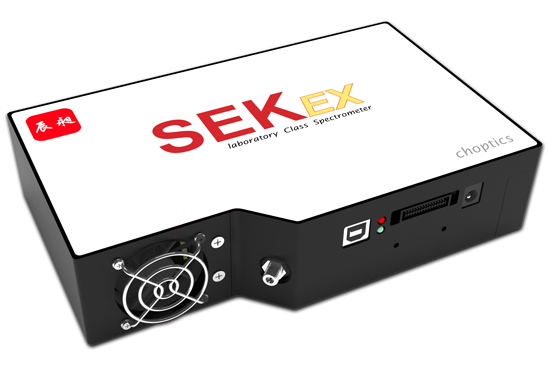

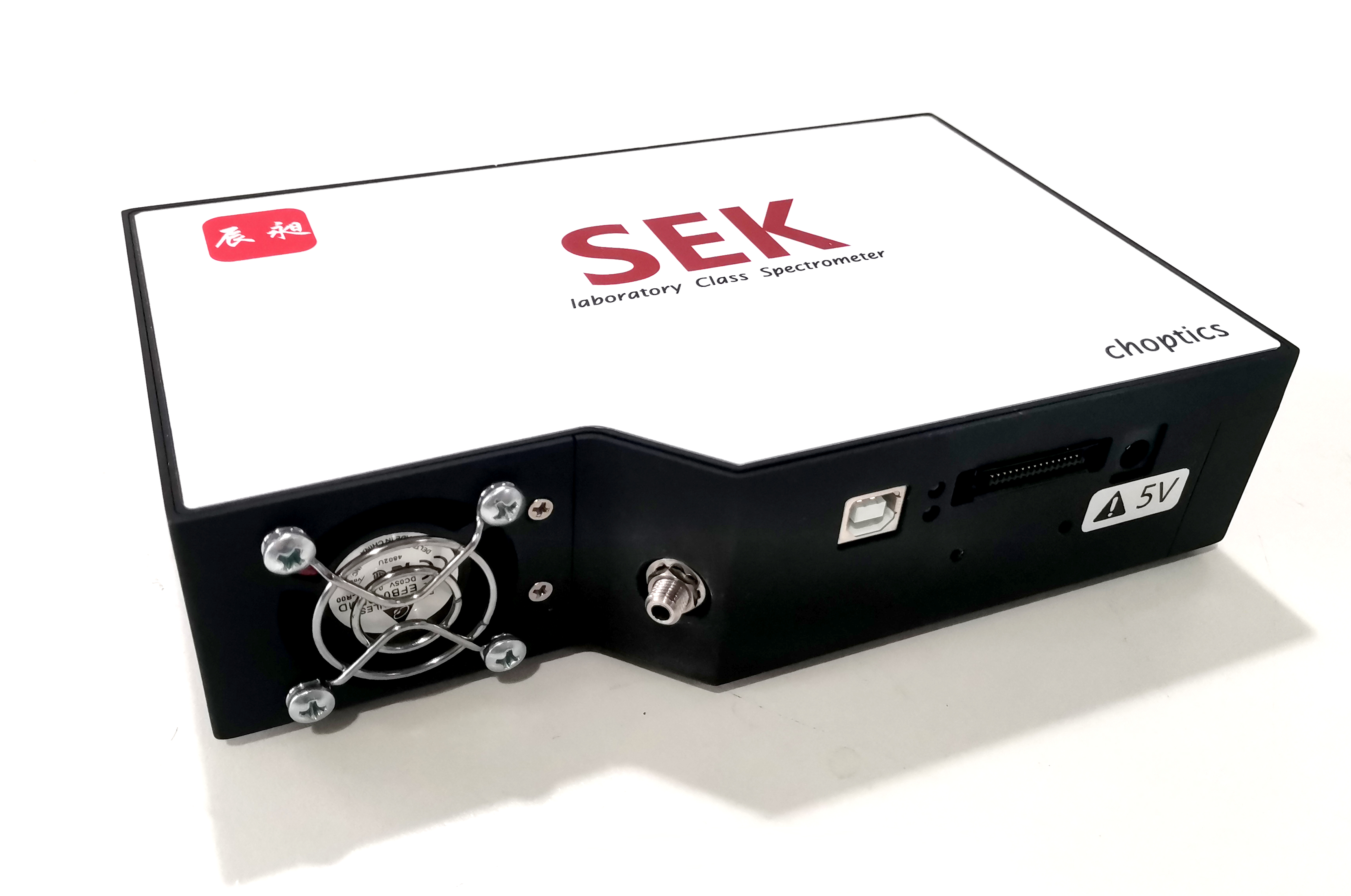

SEK光谱仪实物图

规格参数
探测器参数:	探测器：	Hamamatsu S7031
	入射狭缝（um）：	5、10、25、50、100、200、250
	光栅：	Grating1
	像素点数：	1044 x 64 pixels
	消高阶处理：	根据所选波长配备合适消高阶滤光片
电参数:	A/D位数：	16位、18位
	接口：	USB、串口、SPI、网口
	外触发接口：	辰昶GPIO，30pin，支持辰昶外扩展采集卡
	触发模式：	4种触发模式：软件模式(freeRun)/电平触发/沿触发/同步触发
	功耗：	250 mA @ 5 VDC
结构参数:	体积（长宽高）：	195mm120mm45mm
	重量：	1.2kg
	接口：	SMA905
光学参数:	波长范围：	190nm-1100nm
	光学分辨率：	0.41nm FWHM（典型值,与波长范围有关）
	波长分辨率：	0.18nm（典型值，与波长范围有关）
	线性度：	>99%
	积分时间：	7ms~15min
	暗噪声：	9RMS Counts
	动态范围:	10000:1 @16位，85000:1@18位
	信噪比：	1000:1
	光学系统：	100mm焦距，F/#:4.5，对称交叉CT光路

分辨率对照表

波长范围(nm)	10um	25um	50um	100um	200um
200-390	0.41	0.47	0.60	0.86	1.65
200-590	0.84	0.98	1.25	1.78	3.35
200-980	1.65	1.96	2.51	3.54	6.75
325-1100	1.65	1.95	2.49	3.56	6.73
360-930	1.22	1.53	1.84	2.61	4.95
380-760	0.82	0.97	1.21	1.74	3.30
740-1100	0.76	0.91	1.15	1.65	3.12

使用辰昶光纤光谱仪产品，并标注“choptics”的文献清单（部分）

* "Switching the Nonlinear Optical Absorption of Titanium Carbide MXene by Modulation of the Surface Terminations " ACS Nano(2022) 影响因子：15.881，单位：同济大学，通讯作者：张弛等
* "Self-Powered Interactive Fiber Electronics with Visual–Digital Synergies; ADVANCED MATERIALS(2021) 影响因子：30.849，单位：东华大学，作者：Yang Weifeng , Gong Wei , Gu Wei , Liu Zhaoxu , Hou Chengyi , Li Yaogang , Zhang Qinghong , Wang Hongzhi
* "Visualization of gaseous iodine adsorption on single zeolitic imidazolate framework-90 particles; Nature Communications(2021) 影响因子：14.913，单位：西南科技大学，作者：何毅、雷雨婷等
* "Vertical Heterostructure of SnS−MoS2 Synthesized by Sulfur- Preloaded Chemical Vapor Deposition" ACS Applied Materials & Interfaces(2020) 影响因子：8.758，单位：同济大学，通讯作者：张弛等
* "Realizing Saturable Absorption and Reverse Saturable Absorption in a PEDOT:PSS Film via Electrical Modulation" ACS Applied Materials & Interfaces(2020) 影响因子：8.758，单位：同济大学，通讯作者：张弛等
