超高分辨线阵光纤光谱仪_上海辰昶仪器设备有限公司

ER4000系列光谱仪主要面向工业用户,其优越的采集速度和热稳定性远超其他同类产品：

其优越的高速处理器搭配赛普拉斯USB芯片，解决了很多工业场景中对快速采集的需求；
长焦距设计，可提供高达0.1nm的光学分辨率；
面对弱光应用，我们使用辰昶高增透聚焦技术，大幅提升系统灵敏度；
为解决工业在线同步检测需求，我们推出辰昶GPIO接口，用户可以通过USB,串口,SPI，网络等实时同步采集；
我们也为客户提供基于.NET框架的软件二次开发工具包——ChNetDriver,开发包功能强大，支持热插拔，支持同时控制辰昶仪器全线光谱仪产品，用户添加引用之后直接可以直接调用函数实现各种功能，客户编程语言支持C#, C/C++, Java, Delphi, Matlab, Labview, VB,VBA, Python 等，也为Linux,Mac系统的用户提供函数库，为各种操作系统平台的用户提供最全支持。

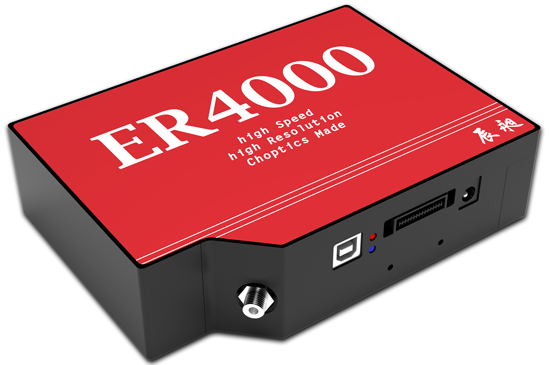

ER4000光谱仪实物图

规格参数
探测器参数:	探测器：	Toshiba,线阵CCD
	入射狭缝（um）：	5、10、25、50、100、200、250
	光栅：	Grating1
	像素点数：	3648 pixels
	消高阶处理：	根据所选波长配备合适消高阶滤光片
电参数:	A/D位数：	16位
	接口：	USB、串口、SPI
	外触发接口：	辰昶GPIO，30pin，支持辰昶外扩展采集卡
	触发模式：	4种触发模式：软件模式(freeRun)/电平触发/沿触发/同步触发
	功耗：	250 mA @ 5 VDC
结构参数:	体积（长宽高）：	157mm115mm41mm
	重量：	0.8kg
	接口：	SMA905
光学参数:	波长范围：	190nm-1100nm
	光学分辨率：	0.12nm FWHM（典型值,与波长范围有关）
	波长分辨率：	0.04nm（典型值，与波长范围有关）
	线性度：	>99%
	积分时间：	4ms~65s
	暗噪声：	50RMS Counts
	动态范围:	3000:1
	信噪比：	400:1
	光学系统：	75mm焦距，F/#:6，对称非交叉CT光路

分辨率对照表

型号	波长范围(nm)	10um	25um	50um	100um	200um
单通道	——	——	——	——	——	——
ER4000+	200-345	0.12	0.15	0.25	0.53	1.08
ER4000+	200-650	0.48	0.56	0.81	1.58	3.15
ER4000-EX	200-1100	0.85	0.95	1.62	3.05	6.31
ER4000	350-800	0.48	0.56	0.81	1.56	3.15
ER4000	370-1050	0.74	0.85	1.27	2.43	4.85
5通道	——	——	——	——	——	——
ER4000+	180-400	0.20	0.23	0.40	0.78	1.58
ER4000	395-602	0.20	0.24	0.39	0.81	1.58
ER4000	597-788	0.15	0.21	0.39	0.53	1.57
ER4000	783-955	0.15	0.22	0.37	0.75	1.48
ER4000	950-1100	0.13	0.21	0.34	0.65	1.35
3通道	——	——	——	——	——	——
ER4000+	277-491	0.21	0.25	0.40	0.80	1.60
ER4000	486-685	0.18	0.24	0.37	0.78	1.58
ER4000	680-1100	0.42	0.55	0.75	1.53	3.18

使用辰昶光纤光谱仪产品，并标注“choptics”的文献清单（部分）

* "Effect of Hydrophobic Moieties on the Assembly of Silica Particles into Colloidal Crystals " Langmuir(2023) 影响因子：4.331，单位：上海交通大学，作者：Soumia Cheddah, Zihang Xia, Yan Wang,* and Chao Yan*
* "Switching the Nonlinear Optical Absorption of Titanium Carbide MXene by Modulation of the Surface Terminations "; ACS Nano(2022) 影响因子：15.881，单位：同济大学，通讯作者：张弛等
* "Self-Powered Interactive Fiber Electronics with Visual–Digital Synergies; ADVANCED MATERIALS(2021) 影响因子：30.849，单位：东华大学，作者：Yang Weifeng , Gong Wei , Gu Wei , Liu Zhaoxu , Hou Chengyi , Li Yaogang , Zhang Qinghong , Wang Hongzhi
* "Visualization of gaseous iodine adsorption on single zeolitic imidazolate framework-90 particles; Nature Communications(2021) 影响因子：14.913，单位：西南科技大学，作者：何毅、雷雨婷等
* "Vertical Heterostructure of SnS−MoS2 Synthesized by Sulfur- Preloaded Chemical Vapor Deposition" ACS Applied Materials & Interfaces(2020) 影响因子：8.758，单位：同济大学，通讯作者：张弛等
* "Realizing Saturable Absorption and Reverse Saturable Absorption in a PEDOT:PSS Film via Electrical Modulation" ACS Applied Materials & Interfaces(2020) 影响因子：8.758，单位：同济大学，通讯作者：张弛等
