面阵高灵敏光纤光谱仪_上海辰昶仪器设备有限公司

EK2000 Pro主要面向科研与工业用户,其优越的灵敏度和热稳定性远超其他同类产品：

CCD具有在紫外区域70%的量子化效率，紫外响应更高；
采用100MM长焦CT交叉光路，大幅度的提高了系统分辨率；
采用Hamamatsu 面阵背照式 CCD，2048*64像素，灵敏度远高于同类线阵CCD ；
采用双闪耀光栅，配备辰昶消高阶滤光片，实现200-1100nm全光谱范围的效率均衡；
为解决工业在线同步检测需求，我们推出辰昶GPIO接口，用户可以通过USB,串口,SPI，网络等实时同步采集；
我们也为客户提供基于.NET框架的软件二次开发工具包——ChNetDriver,开发包功能强大，支持热插拔，支持同时控制辰昶仪器全线光谱仪产品，用户添加引用之后直接可以直接调用函数实现各种功能，客户编程语言支持C#, C/C++, Java, Delphi, Matlab, Labview, VB,VBA, Python 等，也为Linux,Mac系统的用户提供函数库，为各种操作系统平台的用户提供最全支持。

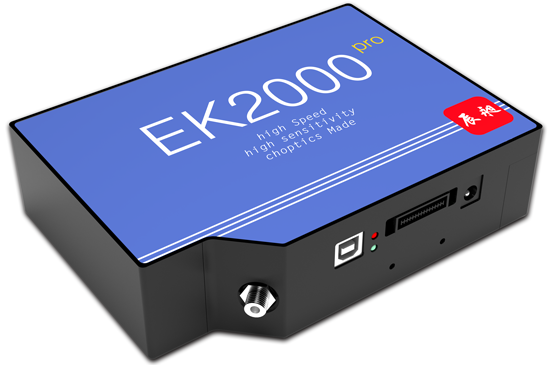

EK2000Pro光谱仪实物图

规格参数
光学参数:	波长范围：	190nm-1100nm
	光学分辨率：	0.12nm FWHM（典型值,与波长范围有关）
	波长分辨率：	0.07nm（典型值，与波长范围有关）
	线性度：	>99%
	积分时间：	7.2ms~120s
	暗噪声：	20RMS Counts
	动态范围:	15000:1
	信噪比：	450:1
	光学系统：	100mm焦距，F/#:4.5，对称交叉CT光路
结构参数:	体积（长宽高）：	157mm115mm41mm
	重量：	0.8kg
	接口：	SMA905
电参数:	A/D位数：	16位
	接口：	USB、串口、SPI
	外触发接口：	辰昶GPIO，30pin，支持辰昶外扩展采集卡
	触发模式：	4种触发模式：软件模式(freeRun)/电平触发/沿触发/同步触发
	功耗：	250 mA @ 5 VDC
探测器参数:	探测器：	Hamamatasu S10420 面阵背照式CCD
	入射狭缝（um）：	5、10、25、50、100、200、250
	光栅：	Grating2
	像素点数：	2048*64
	消高阶处理：	根据所选波长配备合适消高阶滤光片

分辨率对照表

波长范围(nm)	10um	25um	50um	100um	200um
180-400	0.21	0.24	0.40	0.78	1.59
200-535	0.12	0.15	0.28	0.53	1.12
200-650	0.51	0.56	0.59	1.25	2.3
200-1100	0.85	1.01	1.52	3.15	6.39
277-491	0.21	0.25	0.42	0.81	1.59
350-800	0.51	0.56	0.59	1.25	2.3
370-1050	0.75	0.85	1.27	2.45	4.95
395-600	0.2	0.24	0.4	0.81	1.59
486-685	0.19	0.24	0.37	0.81	1.61
597-788	0.15	0.21	0.39	0.75	1.58
680-1100	0.42	0.52	0.75	1.55	3.2
783-955	0.15	0.21	0.38	0.74	1.57
950-1100	0.15	0.21	0.29	0.58	1.12

使用辰昶光纤光谱仪产品，并标注“choptics”的文献清单（部分）

* "Effect of Hydrophobic Moieties on the Assembly of Silica Particles into Colloidal Crystals " Langmuir(2023) 影响因子：4.331，单位：上海交通大学，作者：Soumia Cheddah, Zihang Xia, Yan Wang,* and Chao Yan*
* "Self-Powered Interactive Fiber Electronics with Visual–Digital Synergies; ADVANCED MATERIALS(2021) 影响因子：30.849，单位：东华大学，作者：Yang Weifeng , Gong Wei , Gu Wei , Liu Zhaoxu , Hou Chengyi , Li Yaogang , Zhang Qinghong , Wang Hongzhi
* "Visualization of gaseous iodine adsorption on single zeolitic imidazolate framework-90 particles; Nature Communications(2021) 影响因子：14.913，单位：西南科技大学，作者：何毅、雷雨婷等
* "Vertical Heterostructure of SnS−MoS2 Synthesized by Sulfur- Preloaded Chemical Vapor Deposition" ACS Applied Materials & Interfaces(2020) 影响因子：8.758，单位：同济大学，通讯作者：张弛等
* "Realizing Saturable Absorption and Reverse Saturable Absorption in a PEDOT:PSS Film via Electrical Modulation" ACS Applied Materials & Interfaces(2020) 影响因子：8.758，单位：同济大学，通讯作者：张弛等
