一、什么是光纤光谱仪？

1.1 定义

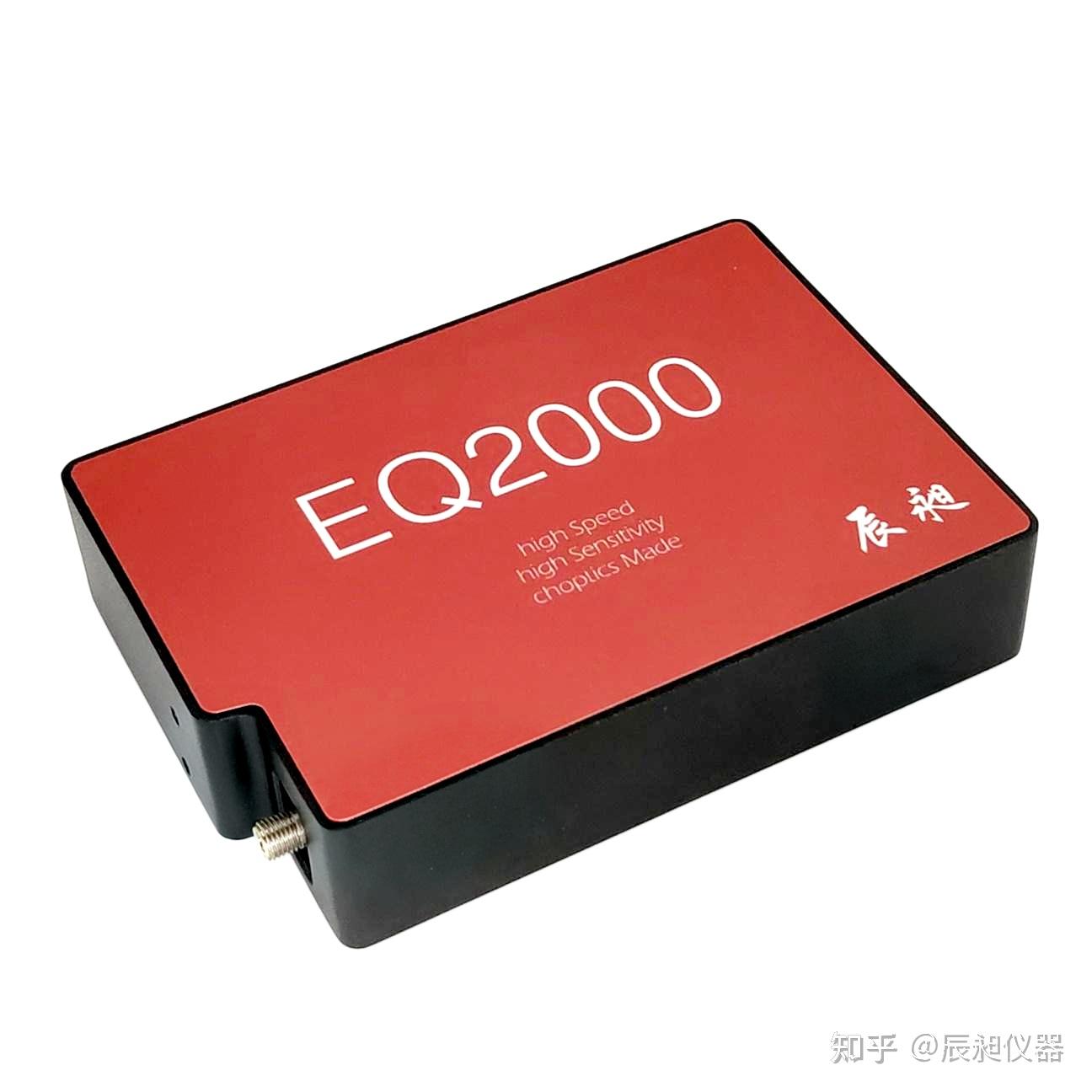

光纤光谱仪是一种利用光纤传输光信号、通过光栅分光并由探测器接收的光谱分析仪器。与传统光谱仪相比，光纤光谱仪具有体积小巧、传输灵活、可远程检测等优势。

1.2 发展历程

1.3 与传统光谱仪的对比

1.4 核心组成

┌─────────────────────────────────────────────────────────┐
│                    光纤光谱仪系统组成                     │
├─────────────────────────────────────────────────────────┤
│                                                         │
│  ┌─────────┐    ┌─────────┐    ┌─────────┐    ┌─────┐ │
│  │  光纤   │ →  │ 入射光学 │ →  │ 分光系统 │ →  │探测器│ │
│  │ 接口    │    │ 系统     │    │ (光栅)   │    │     │ │
│  └─────────┘    └─────────┘    └─────────┘    └─────┘ │
│                                              ↓         │
│                                     ┌─────────┐        │
│                                     │信号处理 │        │
│                                     │(AD转换) │        │
│                                     └─────────┘        │
└─────────────────────────────────────────────────────────┘

二、光纤光谱仪的工作原理

2.1 整体工作流程

光信号输入 → 光纤传输 → 入射光学处理 → 光栅分光 → 探测器接收 → 信号处理 → 数据输出

2.2 光信号采集

光信号通过光纤传输至光谱仪，首先经过入射光学系统：

2.2.1 光纤接口

2.2.2 入射狭缝

入射狭缝是控制进入光谱仪光量的关键组件：

• 宽度调节：通常可调，范围从10μm到200μm
• 宽度影响：
  • 窄狭缝 → 高分辨率、低光通量
  • 宽狭缝 → 低分辨率、高光通量

• 高度影响：影响光谱高度方向的分辨率

2.2.3 准直镜

准直镜的作用是将发散光变为平行光束：

• 类型：反射式准直镜（消色差）
• 材料：熔融石英或特殊光学玻璃
• 设计：非球面设计减少像差

2.3 光谱分光

这是光谱仪的核心环节，分为以下几个步骤：

2.3.1 光栅分光原理

光栅是光谱仪的核心分光元件，其工作原理基于光的衍射：

光栅方程：

d(sin α + sin β) = mλ

其中：

• d = 光栅常数（刻线间距）
• α = 入射角
• β = 衍射角
• m = 衍射级次
• λ = 波长

2.3.2 光栅类型

2.3.3 光栅参数

• 刻线数：线/mm数越高，分辨率越高
  • 300线/mm：粗分辨率，宽波段
  • 600线/mm：中等分辨率
  • 1200线/mm：高分辨率
  • 1800-2400线/mm：超高分辨率

• 闪耀波长：光栅效率最高的波长
  • 300nm闪耀：紫外应用
  • 500nm闪耀：可见光应用
  • 750nm/1000nm闪耀：近红外应用

2.3.4 典型光路设计

Czerny-Turner（CT）光路：

• 最常见的设计
• 两块反射镜（准直镜和聚焦镜）
• 中间放置光栅
• 结构简单，调节方便

非交叉对称光路：

• 杂散光更低
• 光学性能更优
• 设计更为复杂

2.4 信号检测与处理

2.4.1 探测器类型

2.4.2 常见探测器型号

2.4.3 信号处理流程

光子 → 光电转换 → 电荷积累 → 电压信号 → 放大 → AD转换 → 数字信号
  ↓
 探测器和电路完成

2.4.4 AD转换

动态范围计算：

动态范围(dB) = 20 × log10(2^n)
动态范围(线性) = 2^n

2.5 数据传输

三、核心组件详解

3.1 光栅组件

3.1.1 光栅的选择原则

1. 波长匹配：闪耀波长与工作波段匹配
2. 分辨率需求：根据应用选择刻线数
3. 效率曲线：了解光栅效率随波长的变化

3.1.2 光栅效率

光栅效率受多种因素影响：

• 入射角
• 衍射角
• 偏振态
• 波长

3.2 探测器组件

3.2.1 探测器性能指标

3.2.2 制冷技术

为什么要制冷？

1. 降低暗噪声
2. 减少暗电流
3. 提高信噪比
4. 允许更长积分时间

制冷方式：

• 被动制冷：自然散热
• 主动制冷（TEC）：半导体制冷
• 液氮制冷：极低温（-196°C）

3.3 光学组件

3.3.1 反射镜

3.3.2 滤光片

四、关键技术参数

4.1 波长范围

常见波长范围：

4.2 光学分辨率

4.3 信噪比

4.4 动态范围

4.5 采集速度

4.6 参数对照表

五、典型应用领域

5.1 科研实验

荧光光谱测量

• 生物荧光（GFP、FITC等）
• 材料发光（LED、量子点）
• 时间分辨荧光

吸收光谱分析

• 溶液浓度测定
• 动力学反应监测
• 酶活性分析

反射率测量

• 材料反射特性
• 表面涂层分析
• 太阳能电池研究

5.2 工业在线检测

薄膜厚度监测

• 光学薄膜
• 半导体工艺
• 涂层质量

颜色测量与控制

• 印刷色彩控制
• 纺织染色
• 涂料颜色

过程质量控制

• 药品生产
• 食品加工
• 化工流程

5.3 环境监测

水质分析

• 溶解氧监测
• COD测定
• 重金属检测

气体成分检测

• 大气监测
• 工业排放
• 燃烧控制

污染源监测

• 烟尘排放
• 水体污染
• 土壤分析

5.4 其他领域

六、选型建议

6.1 选型步骤

┌─────────────────┐
│ 1. 确定应用需求  │
└────────┬────────┘
         ↓
┌─────────────────┐
│ 2. 选择波长范围  │
└────────┬────────┘
         ↓
┌─────────────────┐
│ 3. 确定分辨率    │
└────────┬────────┘
         ↓
┌─────────────────┐
│ 4. 评估灵敏度    │
└────────┬────────┘
         ↓
┌─────────────────┐
│ 5. 考虑接口和软件 │
└────────┬────────┘
         ↓
┌─────────────────┐
│ 6. 预算和性价比   │
└─────────────────┘

6.2 常见应用选型参考

6.3 注意事项

1. 不要过度追求参数：够用就好
2. 考虑实际使用环境：温度、振动等
3. 重视软件功能：易用性和可扩展性
4. 了解售后服务：技术支持响应
5. 现场测试：有条件的话先测试样品

七、常见问题解答

Q1：光纤光谱仪和普通光谱仪有什么区别？

A： 主要区别在于光信号传输方式。光纤光谱仪采用光纤传输光信号，体积更小、灵活性更高，适合远程检测和在线监测。普通光谱仪通常需要样品直接进入光路。

Q2：如何选择合适的积分时间？

A： 积分时间越长，信号强度越高，但也会增加噪声。建议从短积分时间开始，逐步增加至信号强度适中、无饱和为准。

Q3：光谱仪需要预热吗？

A： 是的，建议开机后预热15-30分钟，以确保探测器稳定性和测量精度。

Q4：USB接口和网口接口如何选择？

A： USB接口即插即用，适合实验室环境；网口适合需要远程控制或多机联动的工业现场。

Q5：光栅如何选择？

A： 根据工作波段选择闪耀波长，根据分辨率需求选择刻线数。刻线数越高分辨率越高，但波段覆盖范围越小。

Q6：探测器需要制冷吗？

A： 根据灵敏度需求决定。弱光检测、长时间积分或高精度测量时，制冷可以显著提高信噪比。强光检测或高速采集时，制冷不是必需的。

Q7：如何判断光谱仪的性能？

A： 可以从以下几个方面评估：

• 波长准确性
• 重复性
• 信噪比
• 杂散光水平
• 线性度

Q8：光谱仪可以使用多长时间？

A： 正常使用和维护的情况下，光谱仪可以使用5-10年甚至更长。主要关注点是探测器和光源的寿命。

Q9：如何校准光谱仪？

A： 使用标准光源（如Hg灯、Ne灯）进行波长校准，使用标准漫反射板进行强度校准。

Q10：光纤有什么注意事项？

A： 避免过度弯曲（弯曲半径不小于光纤直径的10倍），保持端面清洁，避免拉扯和挤压。

总结

光纤光谱仪的工作原理虽然看似复杂，但理解其核心分光-检测流程后，就能更好地选型和使用。选择时建议：

1. 明确需求：波长、分辨率、灵敏度
2. 合理预算：不追求过度参数
3. 重视软件：配套功能同样重要
4. 考虑扩展：预留升级空间

希望本文能帮助您全面理解光纤光谱仪的工作原理，为您的选型和使用提供参考。
